Shanghai Zhongsu Pipe Co., Ltd. ist eines der erfahrensten Unternehmen in China Hersteller von HDPE-Rohren und Formstücken , produziert HDPE-Fittings als Teil eines kompletten Polyethylen-Rohrleitungssystems und liefert neben HDPE-Rohren auch Stumpfschweiß-, Muffenschweiß-, Elektroschweiß- und Kompressionsbereiche. Unsere Armaturen verbinden, umleiten, verzweigen und enden PE80/PE100-Rohrleitungen in der kommunalen Wasserversorgung, Erdgasverteilung, Abwasserentsorgung, landwirtschaftlichen Bewässerung und industriellen Flüssigkeitsübertragung.
Da wir sowohl Rohre als auch Formstücke herstellen, werden Maßkompatibilität, Materialqualität und Verbindungsmethode als ein System kontrolliert und nicht aus separaten Lieferketten zusammengestellt. Unser Hersteller von HDPE-FITTINGS Der Bereich reicht von DN20 bis DN1200, mit Druckstufen von PN10 bis PN16, je nach Typ und Größe.
Unser HDPE-Fitting-Sortiment
Wir gruppieren HDPE-Fittings nach Verbindungsmethode, da das Schweiß- oder mechanische System bestimmt, wo ein Fitting installiert werden kann, für welche Rohrgrößen es geeignet ist und welche Ausrüstung vor Ort erforderlich ist. Jeder der folgenden Bereiche wird aus reinem PE80- oder PE100-Harz hergestellt und anhand derselben Maß- und Druckkriterien geprüft.

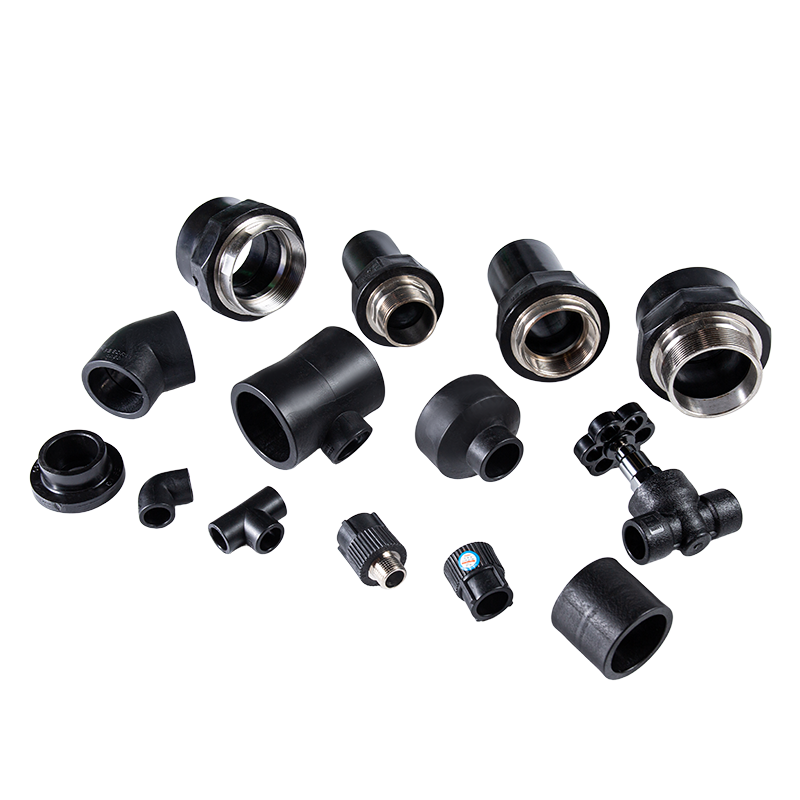

Socket Fusion HDPE-Fittings
Für kleine bis mittlere Rohre, typischerweise unter 110 mm. Kupplungen, Winkelstücke, T-Stücke, Reduzierstücke, Endkappen, Stutzen, Gewindeadapter und Kugelhähne.
Größe 20–63 mm · PN1,6 MPa · PE100 · Messingeinsätze · BSP/NPT-Gewinde

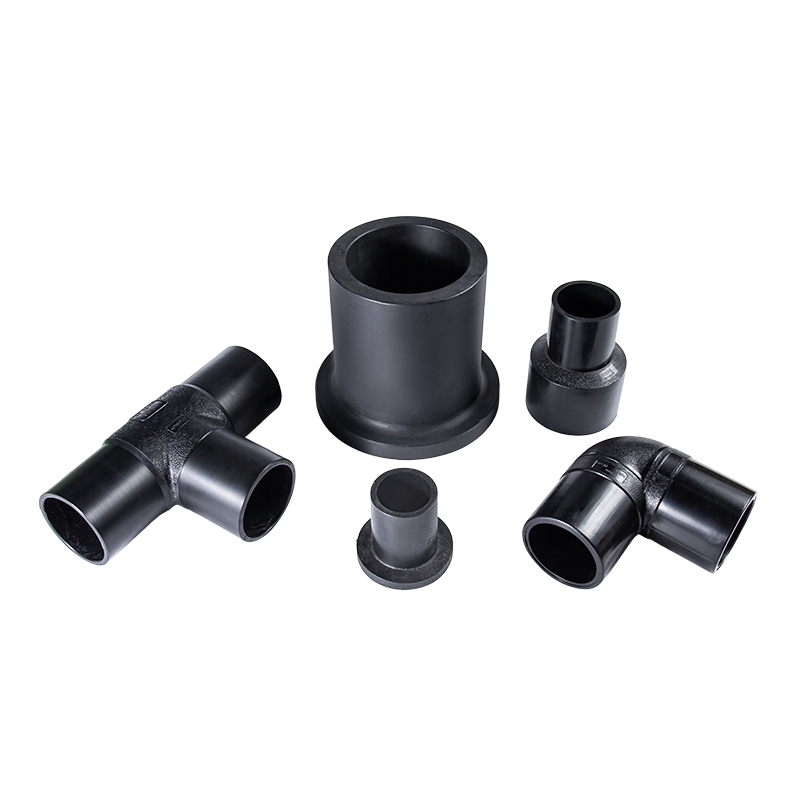

Stumpfschmelz-HDPE-Fittings
Für DN63 und höher. Monolithische Schweißverbindungen für kommunale Hochdruckwasser-, Gas- und Industrieinfrastrukturen.
Größe 63–1200 mm · PN1,0–PN1,6 MPa · PE100 · ISO 4427 / EN 12201

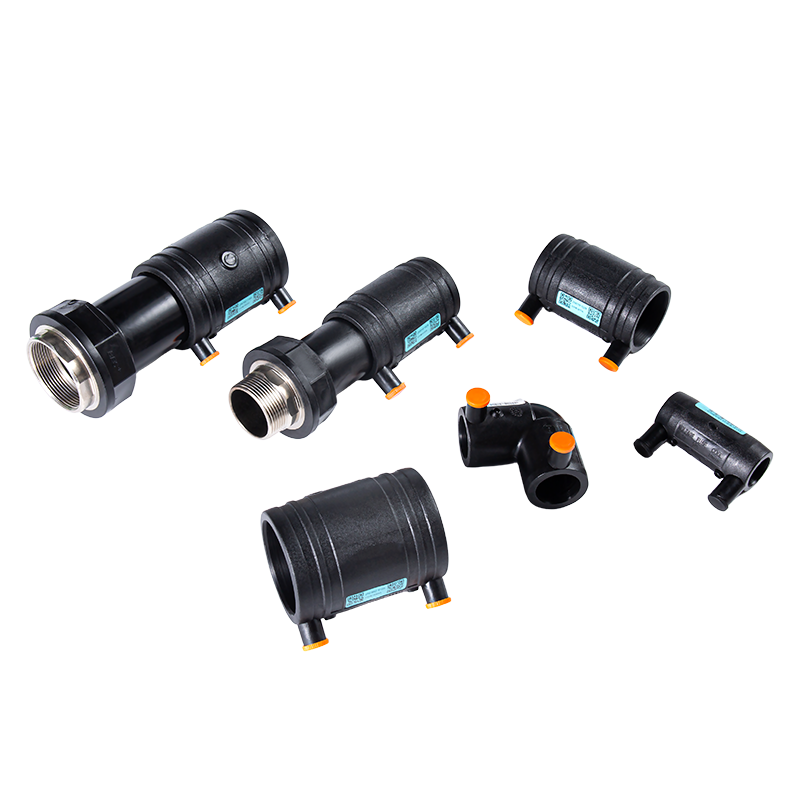

Elektroschweiß-HDPE-Fittings
Eingebaute Heizschlangen für beengte Platzverhältnisse, Reparaturarbeiten und Gasnetze, bei denen eine kontrollierte Fusion bevorzugt wird.
Größe 63–1200 mm · PN10 Gas / PN16 Wasser · −20 °C bis 40 °C · ISO 4427 / EN 1555

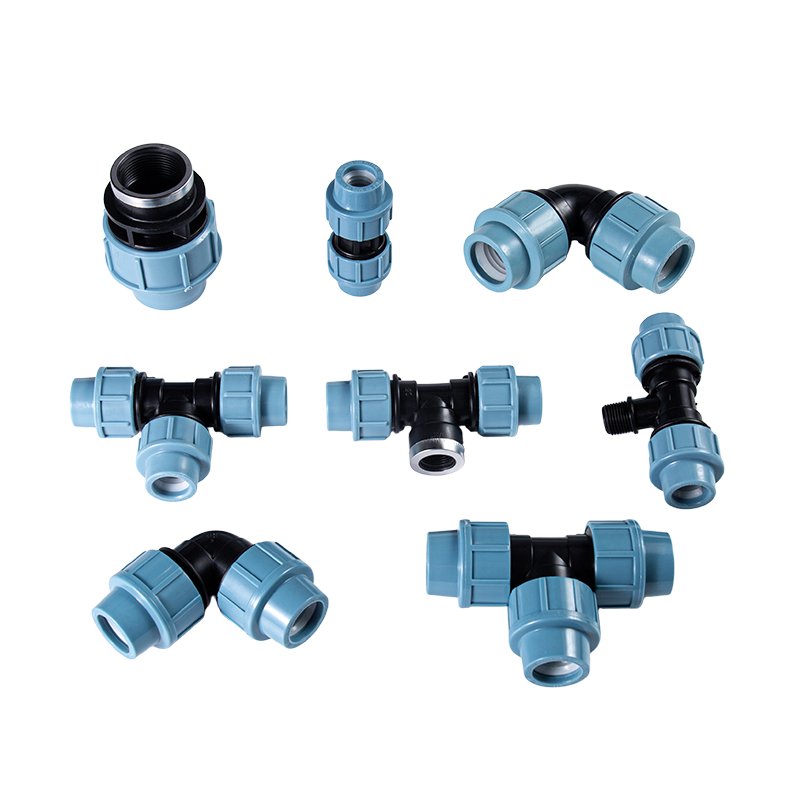

Kompressions-HDPE-Fittings
Mechanische Verbindung ohne Hitze für Hausanschlüsse, Bewässerungsanschlüsse und schnelle Montage vor Ort.
Ausgewählte Größen · wiederverwendbar · keine Schweißausrüstung erforderlich
Funktionstypen und wo sie passen
Innerhalb jedes Verbindungsbereichs liefern wir die Standardfunktionsfamilien, die ein Rohrleitungskonstrukteur vorgibt. Bei geraden Strecken werden Kupplungen und Reduzierstücke verwendet. Richtungsänderungen verwenden 45°- und 90°-Bögen; Abzweigverbindungen verwenden gleiche und reduzierende T-Stücke; Bei den Anschlüssen werden Endkappen und Stichleitungen verwendet. Bei Übergängen zu Metall- oder Gewindegeräten sind männliche und weibliche Adapter zu verwenden. Zur Strömungsisolierung werden Kugelhähne verwendet. Sattelbeschläge und Reparaturkupplungen unterstützen den Live-Netzwerkeingriff.
| Passende Familie | Typische Funktion | Gängige Verbindungsmethode | Anwendungshinweise |
|---|---|---|---|
| Kupplung / Reduzierkupplung | Gerader Rohranschluss, Durchmesseränderung | Muffe, Stumpf, Elektrofusion | Wasserleitungen, Gasverteilung, Bewässerung |
| Bogen 45° / 90° | Richtungswechsel | Muffe, Stumpf, Elektrofusion | Erdverlegte Netzwerke, Anlagenrohre, Pumpenräume |
| Gleiches / reduzierendes T-Stück | Zweigverbindung | Muffe, Stumpf, Elektrofusion | Verteilernetze, Verteiler |
| Endkappe / Stummelende | Abschluss, Flanschübergang | Muffe, Stumpf, Elektrofusion | Tankanschlüsse, Ventilanschlüsse |
| Gewindeadapter | Übergang von PE zu Metall | Muffenschweißung mit Messingeinsatz | Messgeräte, Pumpen, Ventile, Dienstleistungen für kleine Bohrungen |
| Sattel-/Reparaturbeschlag | Abzweig auf stromführende Hauptleitung, Reparatur | Elektrofusion | Serviceanschlüsse, Wartung |
Material- und Spezifikationskontrolle
Unsere HDPE-Fittings werden aus 100 % importiertem PE80- oder PE100-Harz geformt. PE100 bietet eine höhere erforderliche Mindestfestigkeit und einen besseren Widerstand gegen langsames Risswachstum, was für erdverlegte Leitungen unter Verkehrsbelastung und für Gasnetze von Bedeutung ist. Wir verwenden kein wiederaufbereitetes Material in druckfesten Armaturen.
- Größenbereich: DN20 bis DN1200 im gesamten Armaturenprogramm.
- Druckstufen: PN10 bis PN16, ausgewählt nach Größe, Verbindungsmethode und Medium.
- Standards: DIN 16963, ISO 4427-3, EN 12201 und EN 1555 für Gasanwendungen.
- Themen: BSP und NPT auf Gewindeadaptern mit Messingeinsätzen.
- Farbe: Standardmäßig schwarz und blau, mit Chargenkennzeichnung.
Im Rahmen der Fertigungskontrolle werden Wandstärke, Muffentiefe, Heizwendelwiderstand und Ovalität geprüft. Die Formstücke sind maßlich auf unser eigenes HDPE-Rohr abgestimmt, sodass eine spezifizierte DN-Größe und SDR eine kompatible Verbindung ohne Anpassung vor Ort ergeben.
Anwendungstauglich
HDPE-Fittings eignen sich für Systeme, bei denen Korrosionsbeständigkeit, Flexibilität und lange Lebensdauer die Steifigkeit von Metall überwiegen. Das Material ist gegenüber einer Vielzahl von Flüssigkeiten chemisch inert und rostet nicht, lagert sich nicht ab und unterstützt keine galvanische Korrosion.
- Kommunale Wasserversorgung und Entwässerung: erdverlegte Leitungen, Verteilerzweige und Serviceanschlüsse.
- Erdgasverteilung: Elektroschweiß- und Stumpfschweißverbindungen für dichte Netzwerke.
- Abwasser und Abwasser: unterirdische Entwässerungs- und Kläranlagenrohre mit großem Durchmesser.
- Landwirtschaftliche Bewässerung: Feldanschlüsse, Pumpenanschlüsse und Sanierung ländlicher Wassernetze.
- Industrieller Flüssigkeitstransfer: Chemikalien-, Kühlwasser- und Prozessleitungen, bei denen Inertheit erforderlich ist.
Für Projekte, bei denen auch Warmwasser- oder Haustechnikleitungen erforderlich sind, sind unsere PPR-ANSCHLUSS Das Sortiment deckt die komplementären Druck- und Temperaturaufgaben innerhalb desselben Lieferumfangs ab.
Verbindung, Installation und Unterstützung vor Ort
Die Verbindungsqualität in einem HDPE-System hängt von der Abstimmung des Fittings auf das richtige Schweißverfahren ab. Wir bestätigen die geplante Verbindungsmethode bereits in der Angebotsphase, sodass Formstücke, Rohr-SDR und Baustellenausrüstung konsistent sind.
- Muffenfusion: Rohrende und Fittingmuffe werden erhitzt und eingefügt, um eine homogene Verbindung zu bilden, typischerweise für Rohre unter 110 mm.
- Stumpfschweißung: Bei DN63 und höher werden die Rohrenden plangedreht, erhitzt und zusammengepresst, wodurch eine Verbindung entsteht, die stärker ist als der Rohrkörper.
- Elektrofusion: Der Strom wird an eingebettete Spulen angelegt, was für begrenzte Gräben, Reparaturarbeiten und kontrollierte Gasinstallationen geeignet ist.
- Komprimierung: mechanische Montage ohne Hitze für Service- und Bewässerungsanschlüsse.
Wir liefern Installationsanleitungen zu Aufheizzeiten, Einstecktiefe, Abkühlzeiten und Druckprüfungen. Bei größeren Projekten überprüft unser technisches Team vor der Produktion isometrische Zeichnungen und Verbindungspläne, damit der gelieferte Beschlagsatz mit der installierten Konfiguration übereinstimmt.
Qualitätssicherung und Akzeptanz
Die Produktion läuft unter einem vollständigen Prozesskontrollsystem von der Rohstoffannahme bis zur Freigabe der fertigen Waren. Shanghai Zhongsu Pipe Co., Ltd. ist nach ISO 9001, ISO 14001 und OHSAS 18001 zertifiziert und betreibt ein CNAS-akkreditiertes Labor für Material- und Produkttests.
- Stichprobenprüfungen an jeder Produktionscharge.
- Routinemäßige In-Prozess-Inspektion in festgelegten Abständen während des Formens.
- Maß-, Druck- und Aussehensprüfungen durch die Qualitätsabteilung.
- Werksinspektionsberichte stehen als Qualitätsdokumentation für gelieferte Chargen zur Verfügung.
Die Abnahmedokumentation wird anhand der vereinbarten Spezifikation erstellt, einschließlich Standardreferenz, Größe, Druckstufe und Materialqualität. Wenn für ein Projekt Zeugenprüfungen durch Dritte oder Kunden erforderlich sind, koordinieren wir den Inspektionsplan mit dem Vertreter des Käufers.
Anpassung, Verpackung und Lieferung
Wir fertigen kundenspezifische HDPE-Fittings und unterstützen OEM- und ODM-Lieferungen für Händler und Projektauftragnehmer. Nicht standardmäßige Abmessungen, spezielle Abzweigwinkel, spezifische Farbanforderungen und Private-Label-Verpackungen können anhand genehmigter Zeichnungen oder Muster hergestellt werden.
Die Armaturen werden in bestimmten Mengen in transparenten Plastiktüten verpackt und in spezielle Kartons verpackt. Das Rohr wird gebündelt und in gewebte Beutel eingewickelt. Verpackungsmengen, Kartonmarkierung und Palettenkonfiguration werden bei der Bestellung bestätigt, sodass die Waren bereit für die Auslieferung vor Ort oder die Lagerung im Lager ankommen.
Unsere monatliche Lieferkapazität beträgt Dutzende Vollcontainer. Die Standardlieferung dauert in der Regel etwa 15 Tage, wobei der endgültige Zeitplan von der Auftragsliste und der aktuellen Produktionsauslastung abhängt. Wir verfügen über einen ausreichenden Bestand an regulären Rohren und Formstücken, um Folge- und Mischbestellungen zu unterstützen.
Informationen, die wir zur Konfiguration Ihrer Lösung verwenden
Zur Erstellung einer genauen passenden Konfiguration und eines Angebots stützen wir uns auf die unten aufgeführten Projektdaten. Liegt noch keine vollständige Stückliste vor, genügt uns zur Erstellung der Montageliste eine isometrische Zeichnung oder ein gemeinsamer Plan.
| Eingabe | Was wir bestätigen |
|---|---|
| Medium und Anwendung | Wasser, Gas, Abwasser, Bewässerung oder Industrieflüssigkeiten; Materialqualität und Druckstufe |
| Rohrgröße und SDR | Passender DN-Bereich, Muffenabmessungen und Wandstärkenkompatibilität |
| Verbindungsmethode | Muffe, Stumpf, Elektrofusion or compression range selection |
| Anpassplan | Typen, Mengen, Abzweigwinkel, Reduzierstücke und Gewindeübergänge |
| Betriebsbedingungen | Arbeitsdruck, Temperaturbereich und Erd- oder oberirdische Installation |
| Handelsbedingungen und Lieferung | FOB, CIF, CNF oder andere Bedingungen; Zielhafen und erforderlicher Zeitplan |
Für ein vollständiges Systemangebot kombinieren Sie den Montageplan mit unserem HDPE-ROHR Sortiment, sodass Rohre und Formstücke nach den gleichen Spezifikationen geliefert und zusammen geliefert werden.
Wartung, Ersatzteile und Wartungsfreundlichkeit
HDPE-Fittings erfordern unter normalen Betriebsbedingungen keine Lackierung, keinen kathodischen Schutz oder einen planmäßigen Austausch. Die Schweißverbindung wird Teil der Rohrleitung, daher konzentriert sich die Wartung auf den Ventilbetrieb, die Flanschinspektion und die regelmäßige Druckprüfung und nicht auf den Austausch der Armatur.
Wenn eine Reparatur erforderlich ist, ermöglichen Elektroschweiß-Sattelanschlüsse, Reparaturkupplungen und Endkappen den Eingriff in eine bestehende Hauptleitung. Wir liefern Ersatzarmaturen in der Originalspezifikation und können historische Größen für Netzwerkerweiterungen oder Sanierungsprojekte anpassen.
Häufig gestellte Fragen
Welcher HDPE-Fitting-Bereich sollte für eine bestimmte Rohrgröße verwendet werden?
Muffenschweißverschraubungen sind für kleine bis mittelgroße Rohre konzipiert, typischerweise unter 110 mm. Stumpfschweiß- und Elektroschweißfittings decken DN63 bis DN1200 ab. Klemmringverschraubungen werden für ausgewählte Service- und Bewässerungsanschlüsse verwendet, bei denen eine Wärmeverbindung nicht praktikabel ist.
Welche Materialien und Druckstufen verwenden Ihre HDPE-Fittings?
Wir formen aus reinem PE80- oder PE100-Harz. Die Druckstufen reichen von PN10 bis PN16, je nach Fittingtyp und -größe, wobei Elektroschweißfittings für Wasser auf PN16 und für Gas auf PN10 ausgelegt sind. Zu den Normen gehören DIN 16963, ISO 4427-3, EN 12201 und EN 1555.
Unterstützen Sie kundenspezifische und OEM/ODM-HDPE-Fittings?
Ja. Wir fertigen kundenspezifische HDPE-Fittings nach genehmigten Zeichnungen oder Mustern und liefern OEM- und ODM-Programme für Händler und Auftragnehmer, einschließlich nicht standardmäßiger Abmessungen, spezieller Branchenkonfigurationen und Private-Label-Verpackungen.
Wie wird die Qualität vor dem Versand überprüft?
Jede Charge wird beprobt und getestet, wobei in festgelegten Abständen während der Produktion eine prozessbegleitende Kontrolle erfolgt. Unser CNAS-akkreditiertes Labor unterstützt Material- und Produkttests und Werksinspektionsberichte werden als Qualitätsdokumentation für gelieferte Chargen ausgestellt.
Was ist die typische Lieferzeit und Verpackung?
Die Standardlieferzeit beträgt ca. 15 Tage, abhängig von der Bestellliste und dem aktuellen Produktionsplan. Die Fittings werden in bestimmten Mengen verpackt und in spezielle Kartons verpackt. Das Rohr wird gebündelt und in gewebte Säcke eingewickelt. Verpackungsdetails werden bei jeder Bestellung bestätigt.
Können Sie Rohre und Formstücke als ein Paket liefern?
Ja. Wir fertigen HDPE-Rohre von DN20 bis DN1200 und die passenden Fitting-Sortimente, sodass ein Projekt mit Rohren, Fittings und Verbindungszubehör nach einer Spezifikation aus einer einzigen Produktionsquelle geliefert werden kann.
